Rojo
Paro y prohibición
Prohibir acciones específicas e identificar y localizar el equipo contra incendio. Contraste en blanco, forma circular con banda diagonal.
01 — Señalización industrial y de protección civil
Señalización industrial
bajo NOM-026-STPS,
fabricada en Monterrey.
Más de 280 claves en ocho líneas, con el código de color y las formas geométricas que marca la norma. Producimos en nuestro propio taller, así que también fabricamos lo que no está en catálogo.
02 — El código de color
Cuatro colores.
Cuatro significados.
Cero interpretación.
La NOM-026-STPS-2008 no deja el color a criterio del diseñador: cada color de seguridad tiene un significado fijo y una forma geométrica asociada. Es lo primero que revisa un inspector, y lo primero que se equivoca cuando la señalización se compra por catálogo genérico.
Amarillo
Advertencia de peligro
Atención, precaución y delimitación de áreas. Contraste en negro, forma de triángulo equilátero.
Verde
Condición segura
Salidas de emergencia, rutas de evacuación, zonas de seguridad y tuberías de fluidos de bajo riesgo. Contraste en blanco, forma rectangular o cuadrada.
Azul
Información y obligación
Señalamientos que indican acciones específicas y uso obligatorio de equipo de protección. Contraste en blanco, forma circular.
03 — Las ocho líneas
El catálogo completo.
Medidas estándar de 25×35 cm y 35×50 cm en estireno calibre 40. Si requieres modificar cualquiera de nuestros señalamientos, lo fabricamos de acuerdo a tus requerimientos.
01
Preventivas
PR-001 a PR-040
Advertencia de peligro. Alto voltaje, alta tensión, materiales inflamables, explosivos, corrosivos, oxidantes, sustancias tóxicas, zona de carga y descarga, montacargas en servicio, superficie caliente, radiación ionizante, riesgo biológico, piso resbaloso, tránsito peatonal.
02
Restrictivas
RE-001 a RE-029
Prohibición. No fumar, prohibido el paso, área restringida, no introducir alimentos, agua no potable, no tirar basura fuera del cesto, prohibido entrar con mascotas, no generar flama abierta, no usar celular, no use claxon, camine no corra, no obstruir los pasillos.
03
Protección civil
PC-001 a PC-025 · AV-001 a AV-039
Condición segura y equipo de emergencia. Rutas de evacuación en todas sus direcciones, salidas de emergencia, zonas de seguridad, escaleras de emergencia, camilla, botiquín, servicio médico, extintor, hidrante, alarma, estación manual, teléfono de emergencia, equipo de bomberos y toma siamesa.
04
Avisos
AV-001 a AV-050

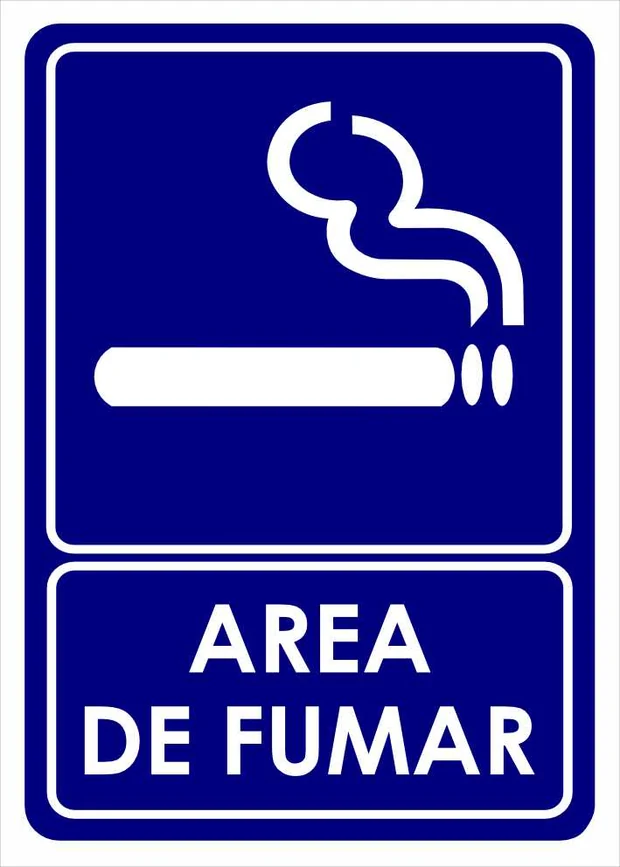

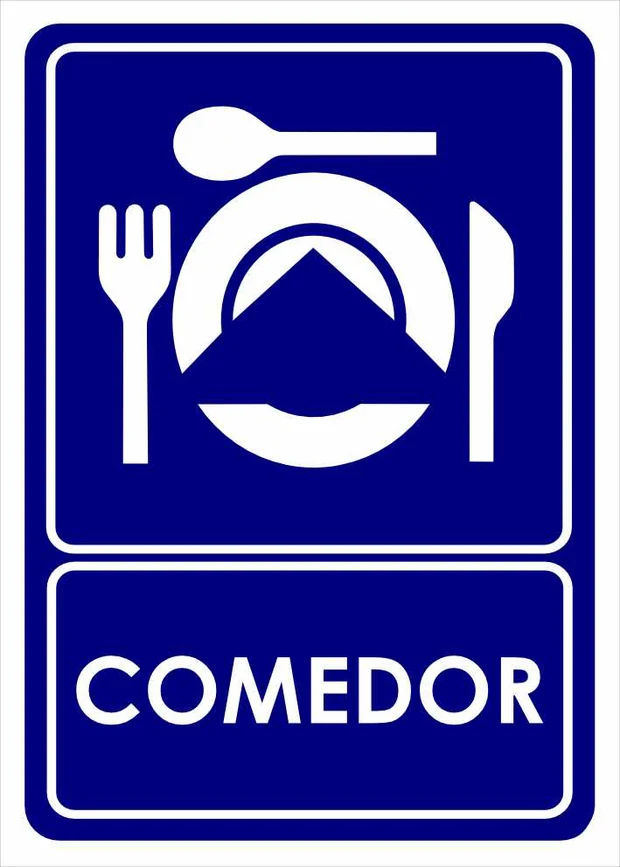

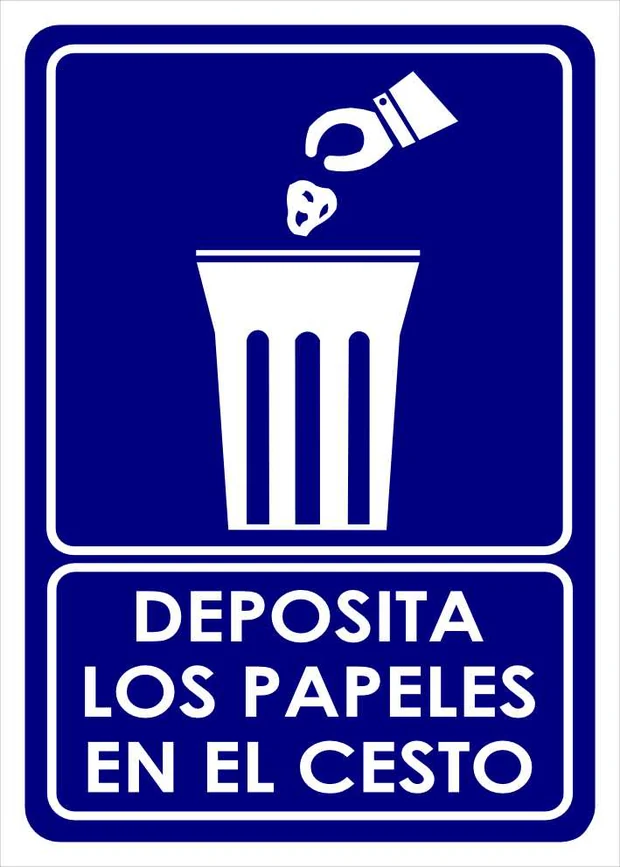

Información. Sanitarios damas y caballeros, comedor, cafetería, área de alimentos, intendencia, vigilancia y registro de visitantes, uso de pasamanos, depósito de papeles, conserva limpia el área, apaga la luz, estiba máxima, estacionamiento en reversa, área de fumar, uso de gafete.
05
Obligatorias
OB-001 a OB-030
Equipo de protección personal. Uso obligatorio de casco, gogles, protección ocular, protección auditiva, tapones para oídos, careta de soldar, protección facial, cubrebocas, cofia, mascarilla, guantes de hule y de seguridad, faja, arnés, botas, zapato dieléctrico, bata, mandil, uniforme y gafete.
06
Vial y bilingüe
VI-001 a VI-025

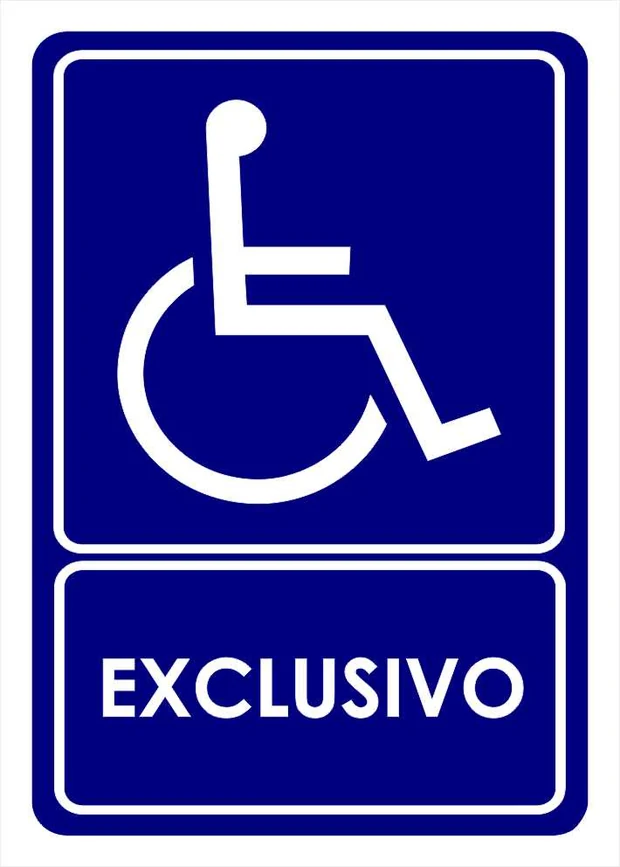

Señalamiento vial interno: no estacionarse, exclusivo, velocidad máxima, altura máxima, prohibido dar vuelta, alto, siga, ceda el paso, cruce peatonal y escolar. Además, versión bilingüe español–inglés de salida, ruta de evacuación, hidrante y extintor para plantas con auditoría extranjera.
07
Especiales fotoluminiscentes
ES-001 a ES-013
Se cargan con luz natural o artificial y permanecen visibles en la oscuridad durante más de dos horas. Uso exclusivamente interior: no deben exponerse directo al sol porque el material se daña. Ruta de evacuación, salida de emergencia, alarma, extintor, no fumar y sanitarios.
08
Tuberías y sustancias peligrosas
TT-01 a TT-12 · ROMB01 a ROMB20
Bandas de identificación de fluidos según NOM-026-STPS-2008, con color de seguridad, información complementaria y flecha de dirección del flujo. Anchos desde 3 hasta 18 cm según diámetro del tubo. Rombos de riesgo NFPA 704 de 27.3×27.3 cm, rombos adheribles y pictogramas del Sistema Globalmente Armonizado.
04 — Muestras reales
Piezas salidas
de nuestro taller.
05 — Taller propio
Impresión de gran formato
y corte de vinil.
Producimos aquí mismo, en Monterrey. Eso quiere decir tiempos de entrega que dependen de nosotros y no de un tercero, y la posibilidad real de personalizar: cambiar el texto, agregar tu logotipo, hacer la versión bilingüe o fabricar una medida que no existe en catálogo.
Producción de señalización · Taller SISCA
06 — Materiales
Qué material va
en cada lugar.
Interior
Estireno calibre 40
El estándar para señalización interior en planta, oficina y comercio. Rígido, ligero y económico. Medidas de catálogo 25×35 y 35×50 cm.
Emergencia
Fotoluminiscente
Almacena luz y sigue visible más de dos horas sin energía eléctrica. Indispensable en rutas de evacuación y salidas. No debe recibir sol directo.
Exterior
Reflejante en lámina
Se ilumina con la luz de faros y lámparas. Sobre lámina galvanizada es la combinación correcta para señalamiento vial e intemperie.
07 — Preguntas
Dudas sobre señalización.
¿Qué medida de señal necesito?
La norma la define por distancia de observación con la fórmula S ≥ L²/2000, donde S es la superficie del pictograma en metros cuadrados y L la distancia máxima en metros. Una señal de protección civil de 25×35 cm se ve correctamente hasta unos 13 metros; una de 35×50 cm hasta unos 18. Para distancias mayores hay que subir de medida.
¿Cómo se señalizan las tuberías?
Con una banda de identificación que lleva el color de seguridad del fluido, la información complementaria en color contrastante y una flecha indicando la dirección del flujo. El ancho de la banda depende del diámetro exterior del tubo: de 10 cm para tubos de hasta 1½" hasta 80 cm para tubos de 11" o más. Si el fluido pasa de 60 °C conviene usar señales colgantes, porque el vinil tiende a desprenderse.
¿Hacen señalización con nuestro logotipo o texto propio?
Sí. Cualquier señalamiento del catálogo se puede modificar en texto, medida, idioma o identidad gráfica. También fabricamos señalética corporativa y directorios a partir de tu manual de marca.
¿Qué son los rombos NFPA y el SGA?
El rombo NFPA 704 comunica el nivel de riesgo a la salud, inflamabilidad, reactividad y riesgo específico de una sustancia, en un formato de 27.3×27.3 cm. El Sistema Globalmente Armonizado es el conjunto de nueve pictogramas de rombo rojo que identifican peligros químicos y que exige la NOM-018-STPS-2015. Fabricamos ambos, en estireno y en vinil adherible.
Cotización sin compromiso
Mándanos tu lista
o el plano del área.
Te devolvemos cotización con claves, medidas, material recomendado y la norma que respalda cada señal.
